Feuerwehrlaufkarten nach DIN 14675
Feuerwehrlaufkarten dienen der Feuerwehr bei Alarmauslösung zum schnellen Auffinden des ausgelösten Meldebereiches.
Es wird der Laufweg von der Feuerwehr-Informationsstelle bis zum ausgelösten Brandmelder angezeigt.
Die Erarbeitung der Laufkarten erfolgt immer im Einvernehmen und unter Beachtung der Vorgaben der zuständigen Brandschutzdienststelle/TAB.
Feuerwehrlaufkarten
nach DIN 14675

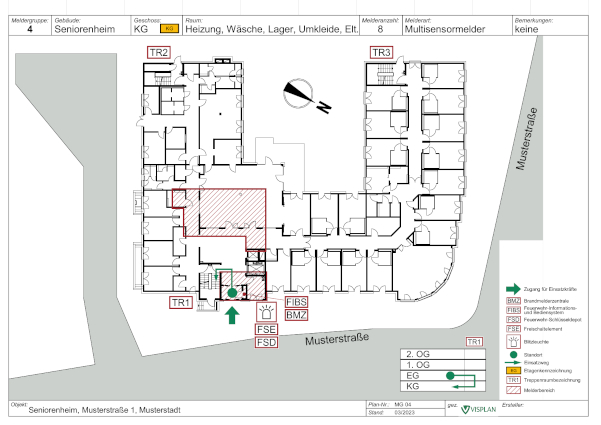

Vorderseite
Es müssen mindestens die folgenden Informationen auf der Vorderseite der Laufkarten enthalten sein:
- ➔ Gebäudeübersicht mit Grundriss
- ➔ Schnittdarstellung oder Grundriss mit Teilausschnitt (sofern erforderlich)
Feuerwehrlaufkarten
nach DIN 14675

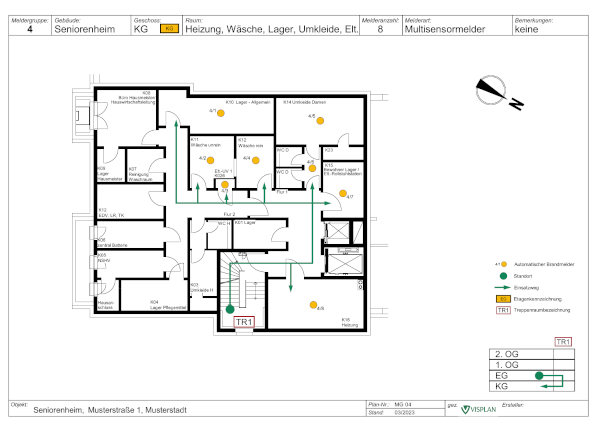

Rückseite
Es müssen mindestens die folgenden Informationen auf der Rückseite der Laufkarten enthalten sein:
- ➔ Detailplan für den Meldebereich
- ➔ Schnittdarstellung oder Grundriss mit Teilausschnitt (sofern erforderlich)
Wichtige Inhalte und Gestaltungsgrundlagen:
Diese Angaben müssen enthalten sein:
- ➔ Meldegruppe
- ➔ Meldenummer
- ➔ Meldeart und -anzahl
- ➔ Gebäude/Geschoss/Raum
- ➔ Objektname oder Ort
- ➔ Standort der BMZ, der Feuerwehr-Informationsstelle
- ➔ Laufweg vom Standort zum Melderbereich
- ➔ Im Laufweg liegende Treppen und Türen
- ➔ Raumkennzeichnung/Nutzung
- ➔ Besondere Gefahrenbereiche
- ➔ Datum der Erstellung/Aktualisierung
